CRF150F موٹرسائیکل مقناطیسی کنڈلی

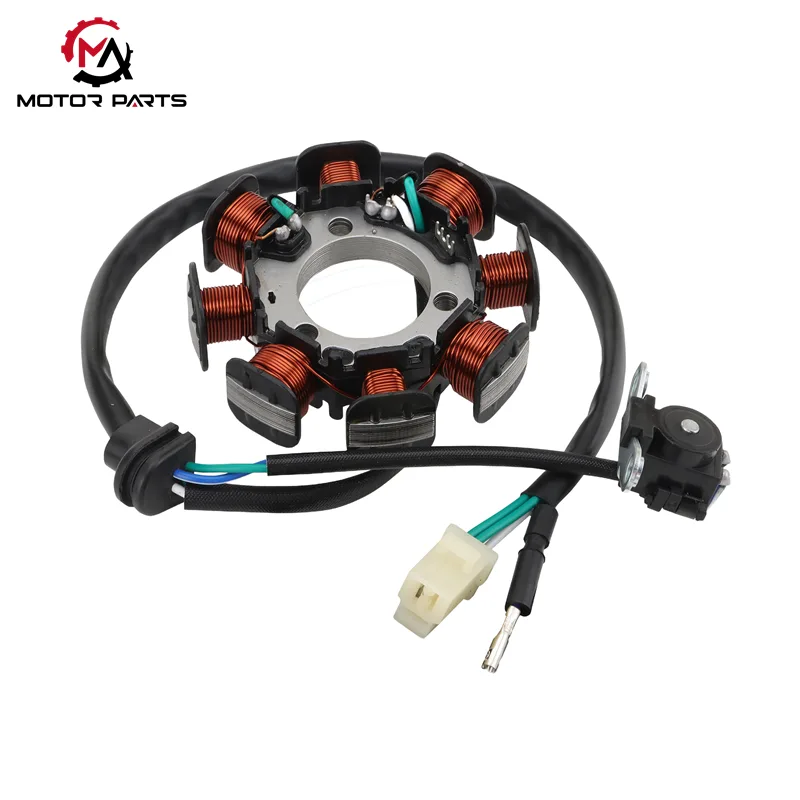

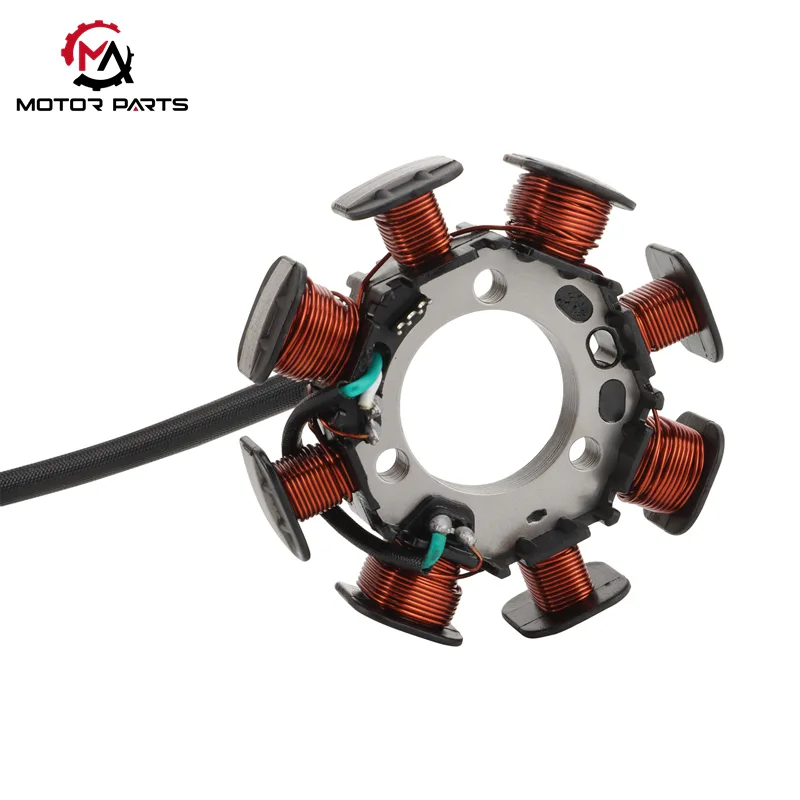

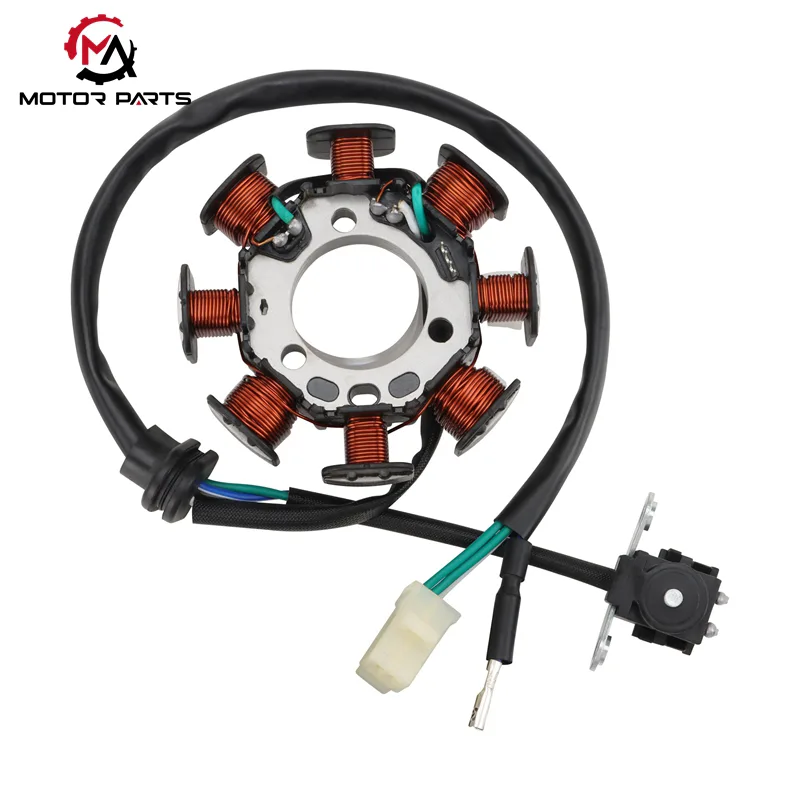

CRF150F موٹرسائیکل میگنیٹو کنڈلی ایک کلاسک انٹری لیول آف روڈ موٹرسائیکل ہے ، اور اس کا سنگل فیز 8 قطب مقناطیسی کنڈلی گاڑی کے بجلی کے نظام کا بنیادی حصہ ہے۔ میکس ٹریڈنگ کے ذریعہ تیار کردہ ، یہ صحت سے متعلق جزو نہ صرف موٹرسائیکل کے پورے بجلی کے نظام کے لئے طاقت کا ذریعہ ہے بلکہ سڑک کے سخت حالات میں گاڑی کے مستحکم آپریشن کی ایک اہم ضمانت بھی ہے۔ یہ قابل اعتماد واٹر پروف ، ڈسٹ پروف اور لباس مزاحم خصوصیات کے ساتھ ، روڈ کے شوقین افراد کی اعلی استحکام اور کارکردگی کے تقاضوں کو پورا کرنے کے لئے انجنیئر ہے۔

1. ساخت کی ساخت

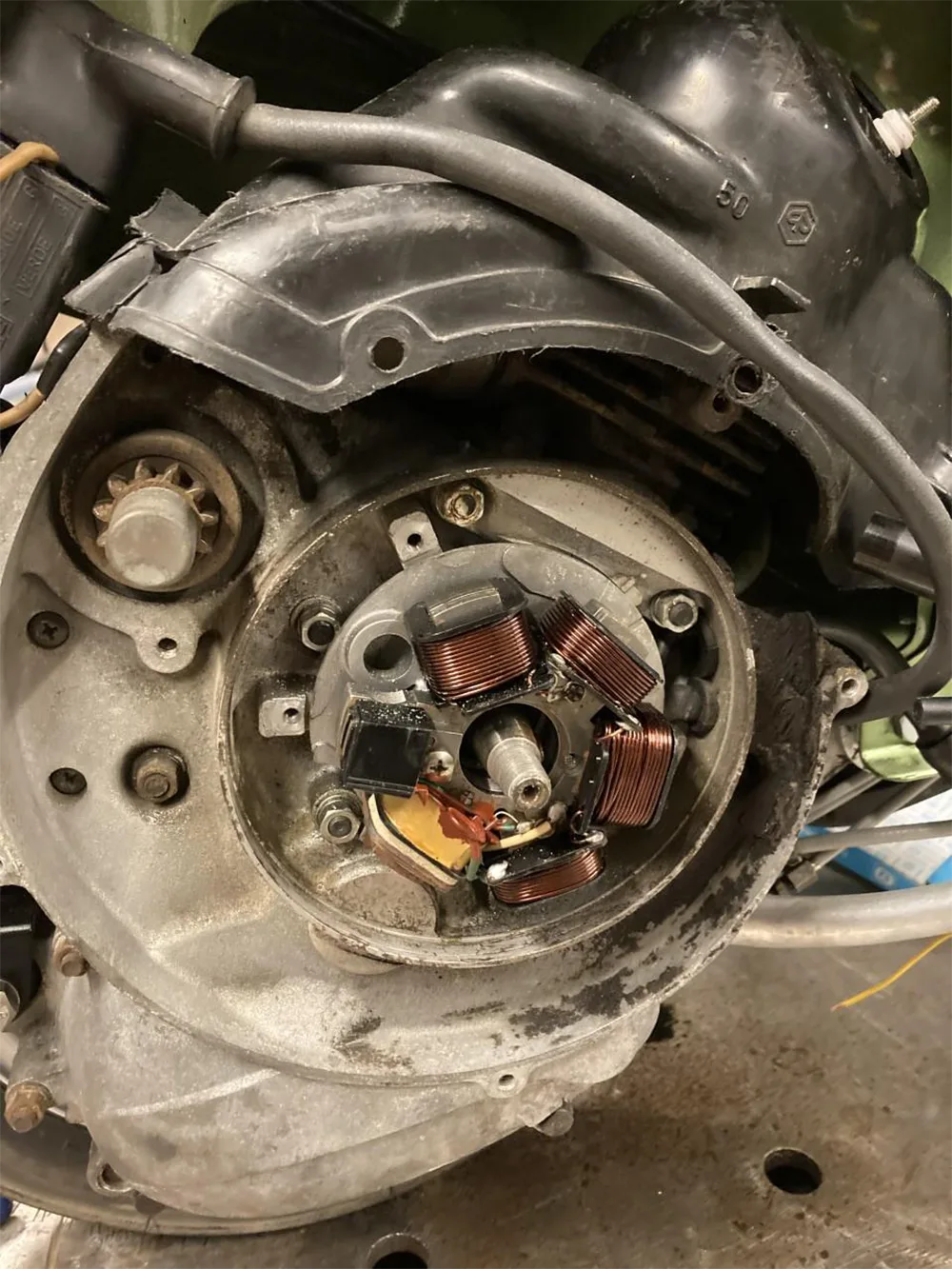

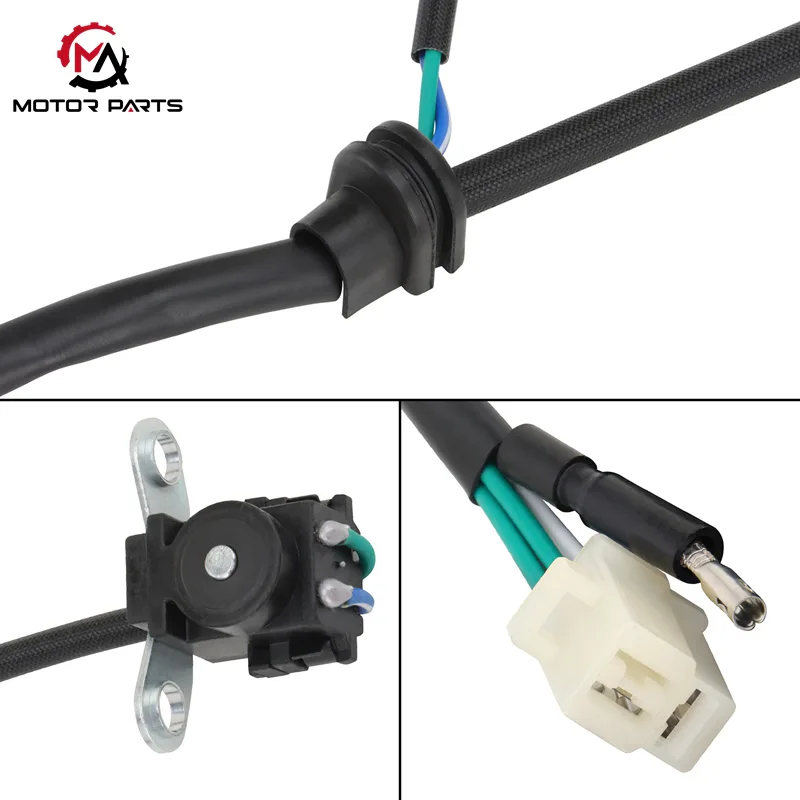

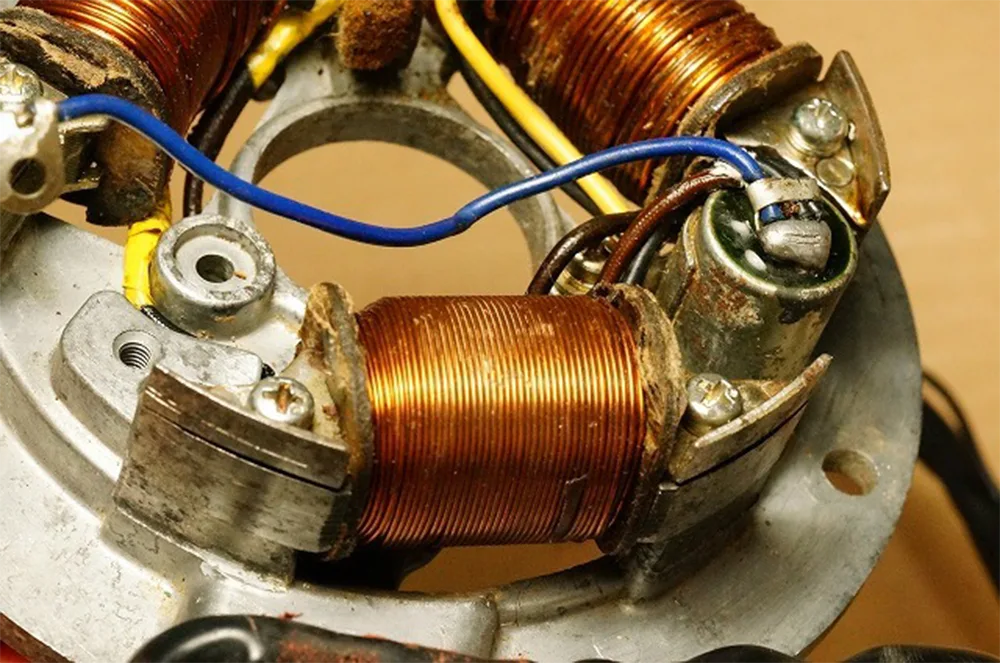

میگنیٹو کنڈلی تین کور ماڈیولز پر مشتمل ہے: اسٹیٹر کوائل اسمبلی ، روٹر مقناطیسی اسٹیل جزو ، اور ٹرمینل ماڈیول ، ہر ایک سخت مادی انتخاب اور ساختی ڈیزائن کے ساتھ۔

2. کام کرنے کا اصول

CRF150F موٹرسائیکل میگنیٹو کنڈلی کا آپریشن Faraday کے برقی مقناطیسی شامل کرنے کے قانون پر مبنی ہے۔ جب انجن چلتا ہے تو ، کرینک شافٹ تیز رفتار سے گھومنے کے لئے روٹر مقناطیس کو چلاتا ہے ، جس سے متحرک ردوبدل مقناطیسی فیلڈ تشکیل دیا جاتا ہے۔ اسٹیٹر کنڈلی گروپ نے باری باری کرنٹ پیدا کرنے کے لئے مقناطیسی فیلڈ لائنوں کو کاٹا ہے ، جو اس کے بعد موٹرسائیکل کے برقی اجزاء کے مربوط کام کو محسوس کرنے کے لئے اگنیشن ، چارجنگ ، اور ٹائمنگ سسٹم میں تقسیم کیا جاتا ہے۔

2.1 اگنیشن سسٹم ورکنگ اصول

وولٹیج بوسٹ اصول: اگنیشن کنڈلی ایک مرحلہ اپ ٹرانسفارمر کے طور پر کام کرتی ہے۔ یہ مقناطیسی کے ذریعہ کم وولٹیج AC آؤٹ پٹ کو 20،000V سے زیادہ کے فوری ہائی وولٹیج موجودہ میں شامل کرنے کے لئے بنیادی کنڈلی موڑ کا تناسب (عام طور پر ≥ 1: 100) استعمال کرتا ہے۔

اگنیشن کنٹرول کا عمل: ہائی وولٹیج کرنٹ سی ڈی آئی (کیپسیٹر ڈسچارج اگنیشن) اگنیٹر میں منتقل ہوتا ہے ، جہاں یہ انرجی اسٹوریج کیپسیٹر کے ذریعہ محفوظ کیا جاتا ہے اور پھر اسے جاری کرنے کے لئے متحرک کیا جاتا ہے۔

دہن کی گارنٹی: انجن کے کمپریشن اسٹروک کے اختتام پر مضبوط اگنیشن چنگاریاں پیدا کرنے کے لئے اگنیٹر چنگاری پلگ کو درست طریقے سے کنٹرول کرتا ہے ، جس سے ایندھن کے مرکب کی مکمل دہن کو یقینی بناتا ہے اور موٹرسائیکل کو کافی بجلی فراہم ہوتی ہے۔

2.2 چارجنگ اینڈ پاور سپلائی سسٹم ورکنگ اصول

اے سی/ڈی سی تبادلوں: چارجنگ کنڈلی کے ذریعہ اے سی ویوفارم آؤٹ پٹ پیچیدہ ہے ، اور اسے ریکٹفایر ریگولیٹر کے ذریعہ براہ راست کرنٹ میں تبدیل کرنے کی ضرورت ہے۔ جدید ریکٹیفائر فلٹر کیپسیٹرز اور ہموار سرکٹس کے ساتھ مل کر ، فل ویو برج ریکٹفایر سرکٹس کو اپناتے ہیں۔

مستحکم وولٹیج آؤٹ پٹ: تبدیل شدہ پلسٹنگ ڈائریکٹ کرنٹ کو مستحکم 12V آؤٹ پٹ میں بہتر بنایا گیا ہے ، جو دو بنیادی افعال کا احساس کرسکتا ہے۔

12V لیڈ ایسڈ/لتیم بیٹری پیک کے لئے مستقل وولٹیج اور موجودہ محدود چارجنگ فراہم کریں۔

آن بورڈ بجلی کے سامان جیسے ہیڈلائٹس (35W-55W) ، ٹیل لائٹس ، اور آلے کی بیک لائٹس کے لئے مسلسل بجلی کی فراہمی۔

2.3 اگنیشن ٹائمنگ سسٹم ورکنگ اصول

سگنل کلیکشن: ٹرگر کنڈلی مقناطیس کے "ٹائم کنٹرولر" کے طور پر کام کرتی ہے۔ یہ روٹر پر خصوصی پروٹروژن یا سلاٹوں کا احساس کرتا ہے ، مقناطیسی بہاؤ کی تبدیلی کو بجلی کے اشاروں میں تبدیل کرتا ہے (ہال سینسرز یا برقی مقناطیسی انڈکشن اصولوں کے ذریعے محسوس ہوتا ہے)۔

وقت کا کنٹرول: ویوفارم کی تشکیل کے بعد ، بجلی کا سگنل اگنیٹر کے ٹرگر ٹائم کو درست طریقے سے کنٹرول کرتا ہے۔ CRF150F کے چار اسٹروک انجن کے ل the ، ٹرگر سگنل عام طور پر اس وقت بھیجا جاتا ہے جب کرینکشاٹ زاویہ 18 ° -22 ° ہوتا ہے اس سے پہلے کہ پسٹن ٹاپ ڈیڈ سینٹر (بی ٹی ڈی سی) تک پہنچ جاتا ہے۔ یہ وقت اگنیشن انرجی اور پسٹن تحریک کے مابین زیادہ سے زیادہ ملاپ کو یقینی بناتا ہے ، انجن کی کارکردگی اور بجلی کی پیداوار کو زیادہ سے زیادہ بناتا ہے۔

3. آف روڈ منظرناموں کے بنیادی فوائد

سخت ماحول کی موافقت: IP65 واٹر پروف اور ڈسٹ پروف کی درجہ بندی ، تیل سے بچنے والے اور لباس مزاحم تار کا استعمال ، کیچڑ ، دھول ، اور روڈ آف روڈ کے حالات سے نمٹ سکتا ہے۔

مستحکم بجلی کی پیداوار: اعلی صحت سے متعلق مقناطیسی فیلڈ ڈیزائن اور ریکٹفایر ریگولیٹر سسٹم مستحکم 12V بجلی کی فراہمی کو یقینی بناتا ہے ، جو وولٹیج کے اتار چڑھاو کی وجہ سے بجلی کے جزو کی ناکامی سے گریز کرتا ہے۔

عین مطابق اگنیشن ٹائمنگ: ٹرگر کنڈلی اور روٹر پوزیشننگ ڈھانچے کے مابین تعاون درست اگنیشن ٹائمنگ کو یقینی بناتا ہے ، ایندھن کے دہن کی کارکردگی کو بہتر بناتا ہے اور بجلی کے نقصان کو کم کرتا ہے۔

یہ ماڈیولر انٹیگریٹڈ ڈیزائن اسٹیٹر کور اور روٹر مقناطیسی فیلڈ کو شیئر کرکے روایتی آزاد اگنیشن ، چارجنگ ، اور ٹرگرنگ یونٹوں کو مربوط کرتا ہے۔ تقسیم کے ڈھانچے کے مقابلے میں ، یہ جڑنے والی لائنوں میں سے 30 than سے زیادہ کو کم کرتا ہے ، جس سے آف روڈ بمپے ماحول میں ڈھیلے یا نم لائنوں کی وجہ سے ہونے والی ناکامیوں کے امکان کو نمایاں طور پر کم کیا جاتا ہے۔ ایک ہی وقت میں ، یہ بجلی کی پیداوار کی کارکردگی کو 15 ٪ -20 ٪ تک بہتر بناتا ہے ، جو سڑک کے انتہائی حالات میں قابل اعتماد آپریشن کے لئے بجلی کی ضمانت فراہم کرتا ہے۔

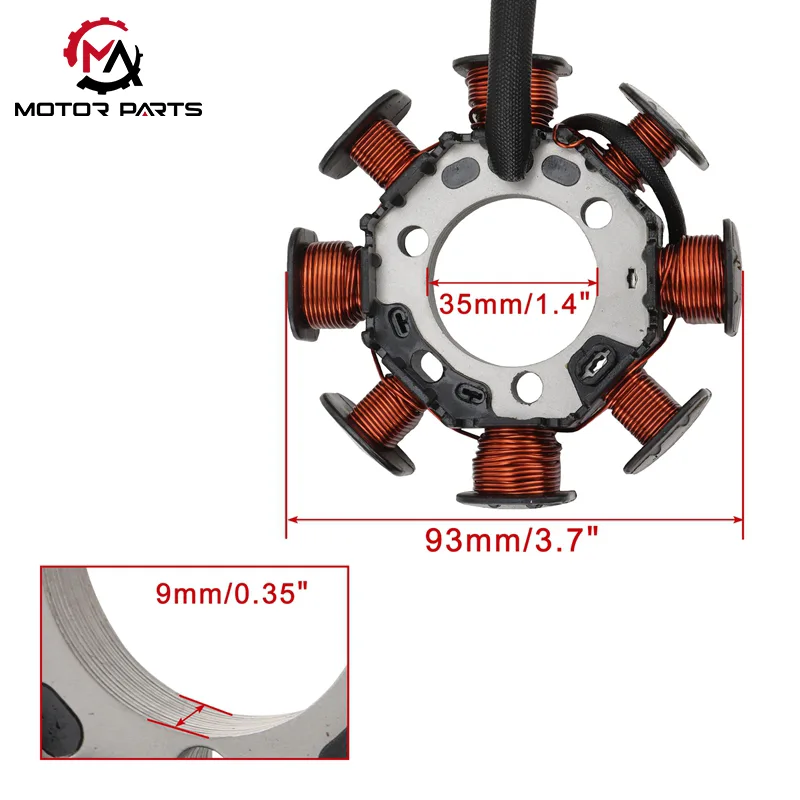

پروڈکٹ پیرامیٹر:

زیادہ سے زیادہ تجارت ہمیشہ کے ساتھ آگے بڑھتی رہی ہے

موٹرسائیکل بجلی اور ذہانت کے رجحان کے بعد ، میکس ٹریڈنگ کی CRF150F موٹرسائیکل میگنیٹو کنڈلی نے تکنیکی جدت کو حاصل کیا ہے: کچھ ماڈل ذہین وولٹیج استحکام کنٹرول چپس اور فالٹ وارننگ ماڈیولز سے لیس ہیں۔ ریئل ٹائم متحرک نگرانی کے نظام کے ذریعہ ، وہ غیر معمولی کام کے حالات جیسے کنڈلی اوورلوڈ اور زیادہ گرمی ، ملی سیکنڈ میں فعال تحفظ کے طریقہ کار کو متحرک کرنے ، غلطی کی ترسیل کو مؤثر طریقے سے الگ تھلگ کرنے ، اور گاڑی کے بجلی کے نظام کی حفاظت کو جامع طور پر حفاظت کرتے ہیں۔ اس دوران ، بقایا مطابقت ڈیزائن کے ساتھ ، یہ موٹرسائیکل الیکٹرانک فیول انجیکشن سسٹم (EFI) اور ذہین ڈیش بورڈ میں بالکل فٹ بیٹھتا ہے ، جو نئی توانائی کی گاڑیوں اور اعلی کے آخر میں ذہین موٹرسائیکلوں کے لئے مستحکم اور قابل اعتماد بجلی کے حل فراہم کرتا ہے ، جو صنعت میں ذہین اپ گریڈنگ کے لئے ترجیحی جزو بن جاتا ہے۔
