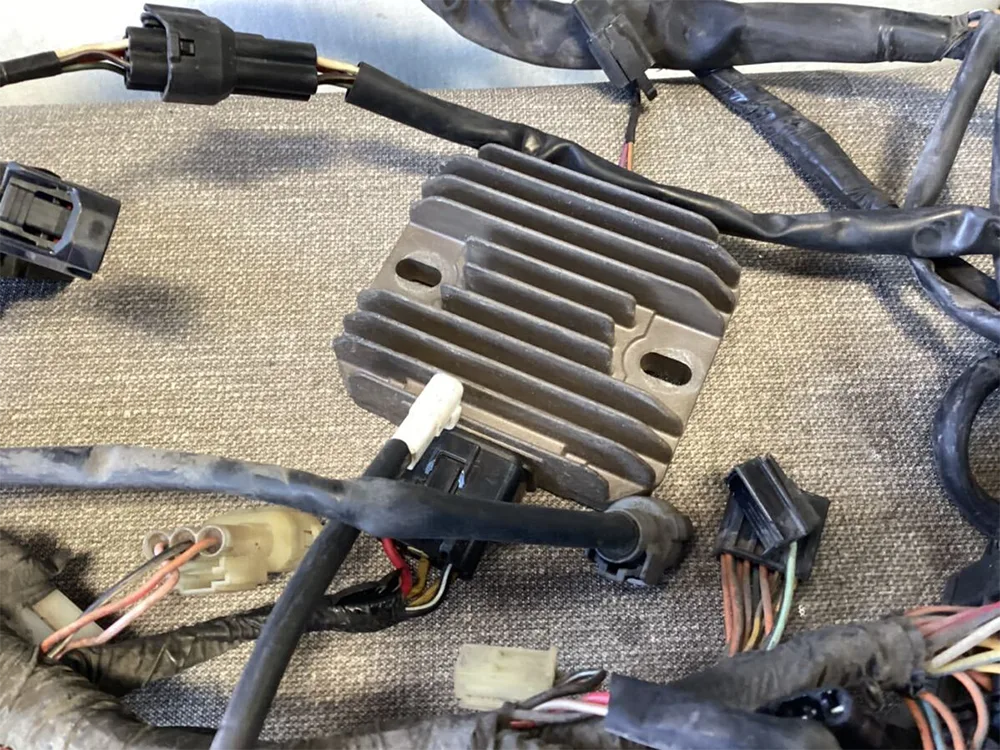

GY6-125 موٹر سائیکل رییکٹیفائر

GY6-125 موٹر سائیکل ریکٹیفائر، جسے ریکٹیفائر ریگولیٹر بھی کہا جاتا ہے، انجن پاور سپلائی سسٹم کا "پاور سینٹر" ہے، جو مقناطیسی موٹر اور بیٹری کے ساتھ مل کر پاور سپلائی کے مثلث نظام کی تشکیل کرتا ہے۔ اس کے اہم افعال دو اہم حصوں میں ظاہر ہوتے ہیں:

اصلاحی تبدیلی:

مقناطیسی موٹر کے آپریشن سے پیدا ہونے والا الٹرنیٹنگ کرنٹ (AC) موجودہ سمت میں متواتر تبدیلیوں اور وولٹیج کے بڑے اتار چڑھاو کی خصوصیات رکھتا ہے، جو آن بورڈ آلات کو براہ راست بجلی فراہم نہیں کر سکتا۔ GY6-125 موٹرسائیکل ریکٹیفائر میں ایک بلٹ ان برج ریکٹیفائر سرکٹ ہے، جو سائن ویو AC کو چار ڈائیوڈس کی یون ڈائریکشنل کنڈکشن خصوصیات کے ذریعے یون ڈائریکشنل پلسیٹنگ ڈی سی میں کاٹتا ہے۔ یہ عمل کرنٹ کے لیے "ایک طرفہ والو" لگانے جیسا ہے، اس بات کو یقینی بنانا کہ کرنٹ ہمیشہ ایک ہی سمت میں بہتا ہے۔ مثال کے طور پر 50Hz AC پاور کو لے کر، اصلاح کے بعد، یہ 100 pulsations فی سیکنڈ کے ساتھ DC پاور بناتا ہے، جو DC ڈیوائسز جیسے کہ کار آڈیو اور انسٹرومنٹ پینلز کے لیے انڈیپٹیو پاور فراہم کرتا ہے۔

وولٹیج استحکام تحفظ:

مختلف آپریٹنگ حالات میں، موٹرسائیکل کی مقناطیسی موٹر کا آؤٹ پٹ وولٹیج شدید اتار چڑھاؤ کو ظاہر کرتا ہے۔ بیکار آپریشن کے دوران، وولٹیج 12.5V تک کم ہو سکتا ہے، جس سے بیٹری کی فلوٹ چارجنگ کی ضروریات کو پورا کرنا مشکل ہو جاتا ہے۔ تیز رفتاری سے گاڑی چلاتے وقت، چوٹی کا وولٹیج 100V سے زیادہ تک پہنچ سکتا ہے، جو کہ 12V بیٹری کی محفوظ حد سے کہیں زیادہ ہے۔ GY6-125 موٹر سائیکل ریکٹیفائر PWM (Pulse Width Modulation) ٹیکنالوجی کے ذریعے آؤٹ پٹ وولٹیج کو متحرک طور پر ایڈجسٹ کرتا ہے۔ جب وولٹیج 14.8V کی حد سے تجاوز کر جائے تو اضافی بجلی کو چھوڑنے کے لیے فوری طور پر شنٹ سرکٹ کو چالو کریں۔ جب وولٹیج 13.5V سے کم ہو تو چارجنگ کی کارکردگی بہتر ہو جاتی ہے۔ یہ میکانزم نہ صرف لیڈ ایسڈ بیٹری پلیٹوں کے فعال مواد کی مؤثر طریقے سے حفاظت کرتا ہے، اوور چارجنگ اور بلجنگ کی وجہ سے لیڈ سلفیٹ کرسٹل کی تشکیل کو روکتا ہے، بلکہ مستحکم ہیڈلائٹ رنگ درجہ حرارت اور اگنیشن کوائل کی مستقل اگنیشن توانائی کو بھی یقینی بناتا ہے۔ عملی ایپلی کیشنز میں، یہ وولٹیج اسٹیبلائزیشن فنکشن لائٹ بلب کی سروس لائف کو تین گنا سے زیادہ بڑھا سکتا ہے، اور اسپارک پلگ اگنیشن کی کامیابی کی شرح کو 99.8 فیصد تک بڑھایا جا سکتا ہے۔

یہ جزو براہ راست بیٹری کی زندگی (جیسے YTX9-BS بیٹری کی چارجنگ اور ڈسچارجنگ پروٹیکشن) اور لائٹنگ اور اگنیشن سسٹم کے استحکام کو متاثر کرتا ہے، اور چھوٹے ڈسپلیسمنٹ اسکوٹر کا ایک اہم برقی جزو ہے۔ اس کی کارکردگی گاڑی کے برقی نظام کی پائیداری کو براہ راست متاثر کرتی ہے - اعلیٰ معیار کے ریکٹیفائر بیٹری سائیکلوں کی تعداد میں 40% اضافہ کر سکتے ہیں اور غیر معمولی وولٹیج کی وجہ سے ہونے والے الیکٹرانک فیل ہونے کے واقعات کو 65% سے زیادہ کم کر سکتے ہیں۔

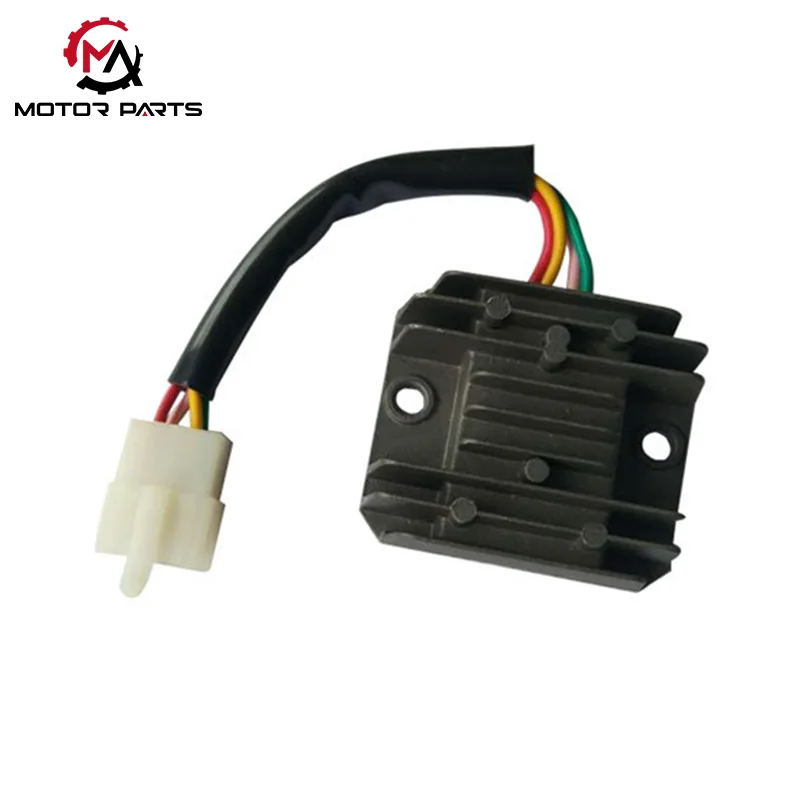

GY6 125 ریکٹیفائر 4 وائر سنگل فیز قسم (بنیادی ماڈل)

ساختی خصوصیات: 4-وائر 4-پن ڈیزائن کو اپناتے ہوئے، اس میں 2 AC ان پٹ لائنیں (پیلا/گلابی یا سفید/پیلا)، 1 DC آؤٹ پٹ لائن (سرخ)، اور 1 گراؤنڈنگ وائر (سبز) شامل ہیں، ہیٹ سنک کے ساتھ کاسٹ ایلومینیم باکس میں بند، اور epoxy mo resin کو روکنے کے لیے سیل کیا گیا ہے۔

وولٹیج اسٹیبلائزیشن کا اصول: شارٹ سرکٹ کلپنگ وولٹیج اسٹیبلائزیشن ٹیکنالوجی کو اپنایا جاتا ہے۔ جب وولٹیج معیاری سے بڑھ جائے تو وولٹیج کو شارٹ سرکٹ لیکیج سے کنٹرول کیا جاتا ہے۔ ساخت سادہ ہے، قیمت کم ہے، اور یہ بنیادی GY6 125 ماڈل (جیسے عام اسکوٹر) کے لیے موزوں ہے۔

بنیادی پیرامیٹرز: AC ان پٹ وولٹیج 20-60V، چارجنگ آؤٹ پٹ کرنٹ 0-4A، آپریٹنگ درجہ حرارت کی حد -20 ° C سے 60 ° C۔

روزانہ دیکھ بھال کی ممنوعات

بیٹریوں کے بغیر ریکٹیفائر استعمال کرنا ممنوع ہے، ورنہ ہائی وولٹیج برقی آلات کو توڑ دے گی۔

طویل عرصے تک بیکار رہنے سے بچنے کے لیے گرمی کے سنک پر موجود دھول کو باقاعدگی سے صاف کریں (جو چارجنگ کا زیادہ بوجھ پیدا کر سکتا ہے)؛

ایل ای ڈی ہیڈلائٹس اور دیگر آلات کو ریٹروفٹ کرتے وقت، اوورلوڈ کو پہنچنے والے نقصان کو روکنے کے لیے بڑے آؤٹ پٹ کرنٹ (≥ 6A) کے ساتھ ایک ریکٹیفائر کا انتخاب کیا جانا چاہیے۔

پروڈکٹ پیرامیٹر:

میکس ٹریڈنگ کے ذریعہ تیار کردہ ریکٹیفائر کے کیا فوائد ہیں؟

وولٹیج کا استحکام: کلوز لوپ فیڈ بیک کنٹرول ٹیکنالوجی کا استعمال کرتے ہوئے، آؤٹ پٹ وولٹیج کو 13.8V~14.4V کی صحت مند رینج کے اندر درست طریقے سے لاک کر دیا جاتا ہے، بیٹری کی زیادہ چارجنگ اور بلجنگ سے بچتے ہوئے، صرف ±0.2V کے حقیقی اتار چڑھاو کے ساتھ؛

مستحکم کرنٹ: اوور کرنٹ پروٹیکشن سرکٹ میں بنایا گیا، زیادہ بوجھ والے منظرناموں کے لیے موزوں جہاں ہیڈلائٹس اور GPS دونوں بیک وقت آن ہوتے ہیں۔ 18A کا ریٹیڈ کرنٹ ترمیم کی زیادہ تر ضروریات کو پورا کر سکتا ہے۔

مستحکم حرارت کی کھپت: ایلومینیم الائے فن ڈیزائن گرمی کی کھپت کی کارکردگی کو 60٪ تک بہتر بناتا ہے، اور شیل 45 ℃ ماحول میں 3 گھنٹے تک مسلسل آپریشن کے بعد صرف 48 ℃ تک پہنچتا ہے، جو کہ 70 ℃ کی حفاظتی حد سے بہت نیچے ہے۔

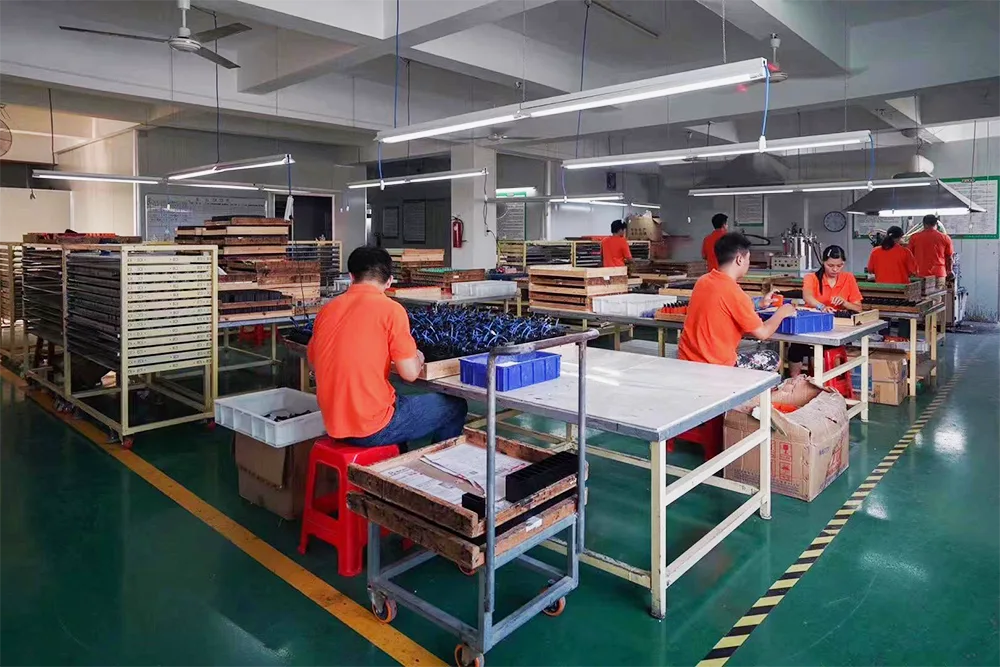

ہماری فیکٹری
