Honda Wave110 موٹر سائیکل کے لوازمات ہینڈل سوئچز

میکس ٹریڈنگ ہونڈا ویو 110 موٹر سائیکل کے لوازمات ہینڈل سوئچز تیار کرتی ہے۔ بائیں سوئچ ٹرن سگنلز، ہائی/لو بیم، ہارن، اور چوک ایڈجسٹمنٹ کے افعال کو بریک سے منسلک حفاظتی انٹر لاک میکانزم کے ساتھ مربوط کرتا ہے۔ دائیں سوئچ میں انجن کا سٹاپ، الیکٹرک سٹارٹ، ہیڈلائٹ کنٹرول، اور تھروٹل اور فرنٹ بریک کو مربوط کرتا ہے۔ پروڈکٹ DC12V پر چلتی ہے، Φ22mm معیاری ہینڈل بار کے ساتھ مطابقت رکھتی ہے، اور اس میں UL94 V-0 شعلہ retardant ABS انجینئرنگ پلاسٹک شیل ہے۔ رابطے AgNi10 مٹیریل سے بنے ہیں، اور وائرنگ میں Φ0.3mm ملٹی اسٹرینڈ ٹن شدہ تانبے کی تار کا استعمال کیا گیا ہے، جس سے یہ انڈر بون موٹرسائیکلوں کی پوری WAVE110 سیریز کے ساتھ مطابقت رکھتا ہے۔ تنصیب کی ہدایات، بشمول پاور آف آپریشن، ماڈل کی تصدیق، اور وائرنگ ہارنس فوٹوگرافی، فراہم کی گئی ہیں۔ یہ پروڈکٹ Honda Wave110 موٹرسائیکلوں کے لیے ایک وقف شدہ ہینڈل بار سوئچ کا سامان ہے۔

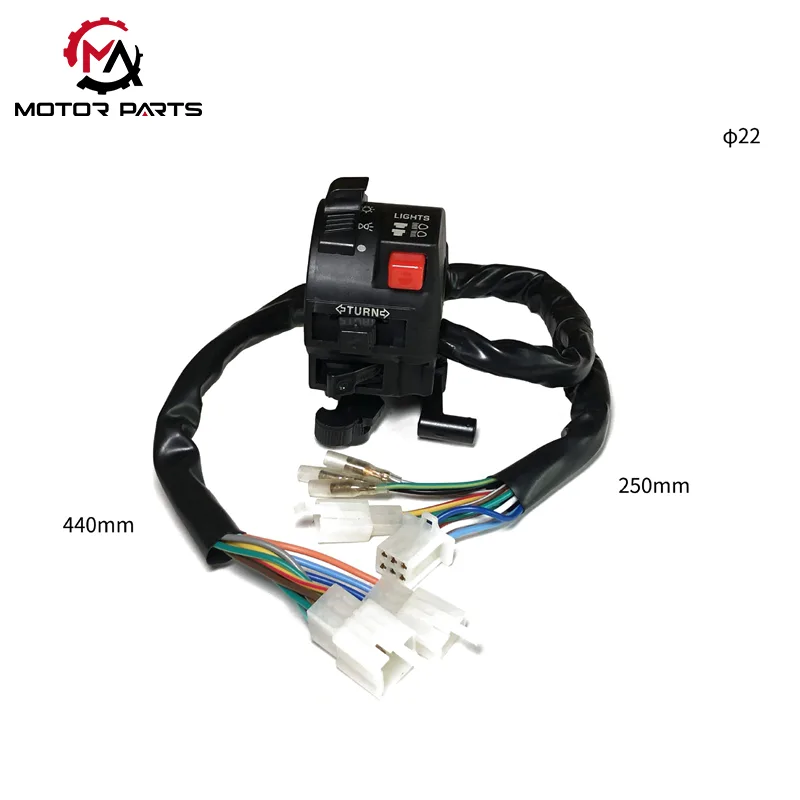

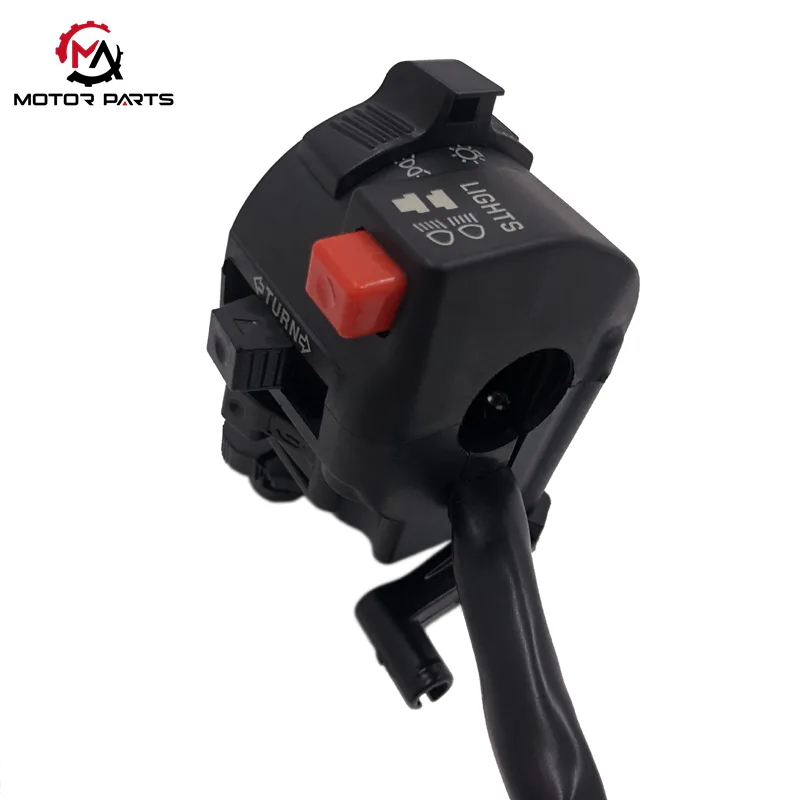

ہونڈا ویو 110 موٹر سائیکل بائیں ہینڈل بار سوئچ (ماڈل ZB0132، ایئر ڈور کنٹرول کے ساتھ)

• تین رفتار مجموعہ سوئچ

ٹرن سگنل کنٹرول (ٹاپ گیئر): بائیں ٹرن سگنل کو چالو کرنے کے لیے بائیں مڑیں، دائیں ٹرن سگنل کو فعال کرنے کے لیے دائیں مڑیں، اور لین میں تبدیلی کی حفاظتی وارننگ کو یقینی بنانے کے لیے مڑنے کے بعد خود بخود ری سیٹ ہو جائیں۔

ہائی اور لو بیم سوئچنگ (درمیانی گیئر): ہیڈلائٹس آن کے ساتھ، ہائی بیم پر سوئچ کرنے کے لیے اوپر اور لو بیم پر سوئچ کرنے کے لیے نیچے کی طرف ٹوگل کریں۔ ایک ہی نل اوور ٹیکنگ لائٹ کو چمکانے کے لیے متحرک کر سکتا ہے، تیزی سے آگے کی گاڑی کو الرٹ کر سکتا ہے۔

ہارن ٹرگر (نیچے کا بٹن): 12V سرکٹ سے منسلک پریس قسم کے ڈیزائن کو اپنانے سے، اسے دبانے سے بیرونی ہارن آواز پر چلا جائے گا، جو ڈرائیونگ وارننگ کے لیے استعمال ہوتا ہے۔

• ونڈ ڈور ایڈجسٹمنٹ نوب

نوب کو بائیں ہینڈل سیٹ کے نیچے ضم کیا گیا ہے اور خاص طور پر خمیدہ بیم والی گاڑیوں میں کاربوریٹر کی ایندھن کی فراہمی کی خصوصیات کے لیے ڈیزائن کیا گیا ہے۔ کولڈ کار شروع کرتے وقت، آسان اسٹارٹ اپ کے لیے ایئر ڈیمپر کو بند کرنے کے لیے اسے "آن" کر دیں۔ انجن کے گرم ہونے کے بعد، چوک کو کھولنے اور معمول کے کام کو یقینی بنانے کے لیے اسے واپس "آف" پر کر دیں۔

• معاون کنٹرول ایریا

بائیں جانب بریک لیور لنکیج سوئچ سے لیس ہے، جو سامنے والے بریک کو دبانے پر خود بخود اسٹارٹنگ سرکٹ کو کاٹ دیتا ہے، جس سے حفاظتی انٹر لاک میکانزم بنتا ہے۔ دائیں بریک کے ساتھ، یہ سواری کی حفاظت کو بڑھانے کے لیے ایک ڈوئل سرکٹ پروٹیکشن سسٹم بناتا ہے۔

ہونڈا ویو 110 موٹر سائیکل کا دائیں ہاتھ کا ہینڈل سوئچ (ماڈل ZB0120، پلاسٹک کی پوزیشننگ فکسڈ)

بنیادی فنکشن بٹن

سوئچ آف کریں (سرخ بٹن): "اسٹاپ" پوزیشن پر دبائیں، فوری طور پر اگنیشن سرکٹ کاٹ دیں، اور انجن کو چلنے سے روکیں؛ گاڑی کے آپریشن کو بحال کرنے کے لیے ری سیٹ کو "RUN" حالت میں پاپ اپ کریں۔

الیکٹرک سٹارٹ سوئچ (بجلی کے اشارے کا بٹن): جب بریک کو نیوٹرل یا گرفت میں رکھا جائے تو 12V وولٹیج والی سٹارٹر موٹر چلانے کے لیے اس بٹن کو دبائیں اور انجن کو آسانی سے شروع کریں۔

ہیڈلائٹ کنٹرول (تین گیئر لیور): لائٹس بند کرنے کے لیے "آف"؛ گیئر 1 میں پوزیشن انڈیکیٹر لائٹ آن کریں۔ "دوسرا گیئر" اونچی اور نچلی شہتیروں کے درمیان سوئچ کر سکتا ہے، اور کچھ ماڈلز ہیڈ لائٹس آن ہونے پر ٹیل لائٹس کو ہم آہنگی سے آن کر دیتے ہیں۔

تھروٹل اور بریک کا انضمام

ایک فرنٹ بریک لیور دائیں جانب مربوط تھروٹل لیور کے نیچے نصب ہے۔ جب پنچ کیا جاتا ہے، ہائیڈرولک ڈسک بریک سسٹم سامنے والے پہیے کی بریک کو ٹھیک ٹھیک کنٹرول کرتا ہے، اور ساتھ ہی بریک لائٹ کو روشن کرنے کے لیے متحرک کرتا ہے، فوری طور پر پیچھے والی گاڑی کو بریک لگانے کا سگنل بھیجتا ہے۔

پروڈکٹ پیرامیٹر:

میکس ٹریڈنگ سے انسٹالیشن ٹپس:

1. تنصیب سے پہلے، شارٹ سرکٹنگ اور فیوز کو جلانے سے بچنے کے لیے موٹر سائیکل کی پاور سپلائی کو منقطع کریں۔ پاور آن ہونے پر سوئچ ٹرمینلز کو پلگ یا ان پلگ نہ کرنے پر خصوصی توجہ دیں۔

2. موٹر سائیکل ہینڈل بار سوئچ کے ماڈل کی تصدیق کریں، تصدیق کریں کہ سوئچ ماڈل سے مماثل ہے، اور چیک کریں کہ آیا سوئچ کے بٹن لچکدار ہیں۔ اس بات کی تصدیق کرنے کے بعد کہ اس میں کوئی خرابی نہیں ہے، جدا کرنے اور اسمبلی کرنے کے لیے مناسب ٹولز تیار کریں: اسکریو ڈرایور کا استعمال ایک موصل آستین (شارٹ سرکٹ سے بچنے کے لیے)، ٹارک رینچ (اسکرو کے بہت زیادہ سخت ہونے کی وجہ سے ہینڈل بار یا سوئچ بیس کو نقصان پہنچنے سے بچنے کے لیے)، اور نوک دار نوک یا نوک کو چھلنی کرنے کے لیے استعمال کرنے کی سفارش کی جاتی ہے۔ جبری جدا کرنے کے لیے مختلف سائز کے اوزار استعمال کرنا منع ہے۔

پرانے سوئچ کو الگ کرنے سے پہلے، وائرنگ ہارنس کنکشن پوزیشن کی تصویر لینے کے لیے موبائل فون کا استعمال کریں (جس پر "سٹیرنگ"، "ہارن"، "لائٹ" اور دیگر فنکشنل ٹرمینلز کا نشان لگایا گیا ہو) تاکہ وائرنگ کی خرابیوں کو آپریشن کی ناکامی سے روکا جا سکے۔

پروڈکٹ پیکیج:

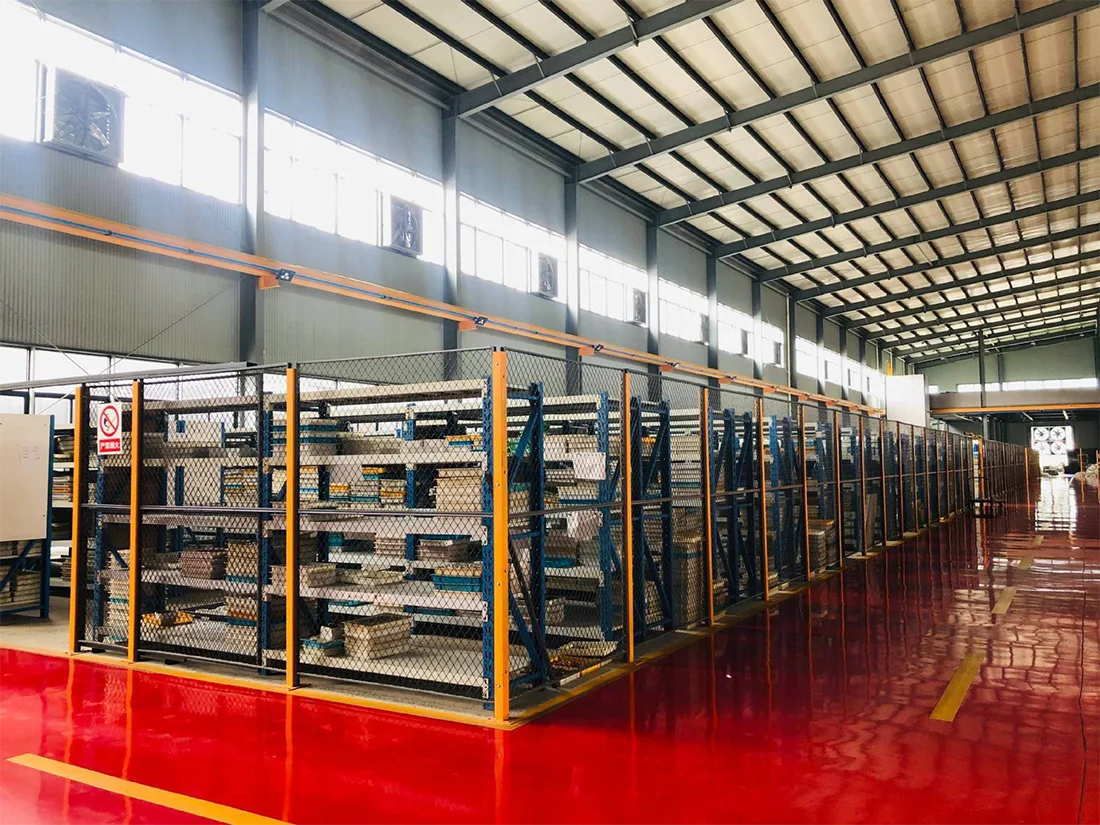

گودام:
